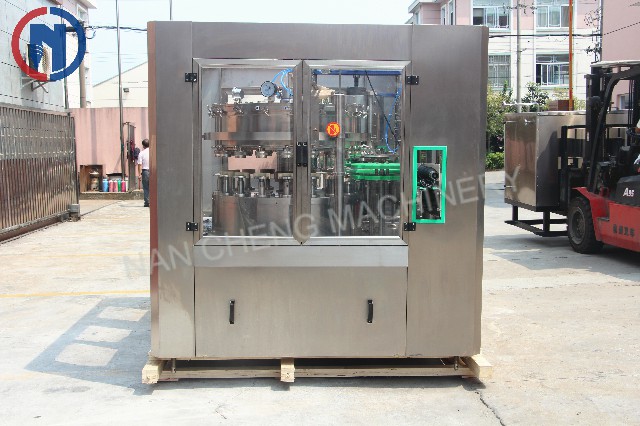

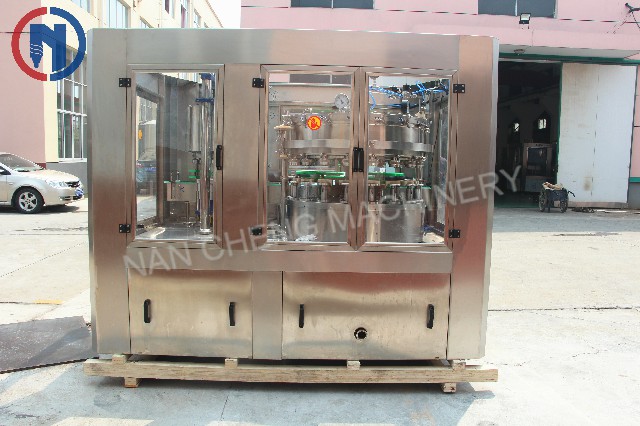

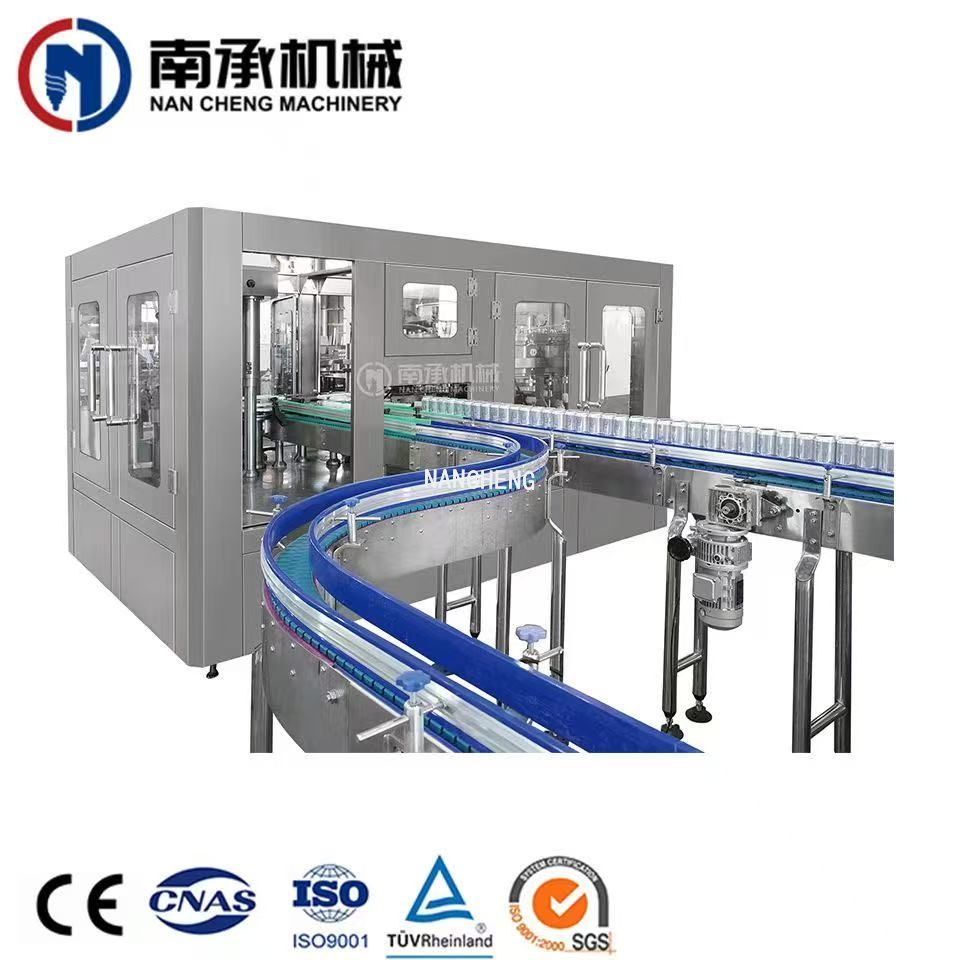

本機用于易拉罐（鋁、馬口鐵）作為外包裝材料的啤酒及其它碳酸等含氣飲料灌裝后,再對罐口進行封口。整機分為灌裝與封罐二個工位，灌裝是采用等壓灌裝方式，液位采用定液面灌裝原理來控制，為防止料液中CO2的揮發，物料溫度一般是4℃低溫灌裝。
產品介紹
易拉罐灌裝機采用PLC變頻器、人機界面控制系統。具有變頻調速、有罐自動灌裝，無罐不灌裝等先進的控制技術。通過設備上的各種傳感器，在觸摸屏上可以顯示出準確的生產速度和生產數量。生產速度可以根據用戶要求在觸摸屏上自行設定。
易拉罐灌裝機具有主電機及其他電器的各種保護，如過載、過壓等。同時在觸摸屏上會自動顯示出相應的各種故障，方便用戶查找故障原因。易拉罐灌裝機主要電器元件采用國際知名品牌，也可根據客戶要求制定品牌。
設備細節
灌裝部分

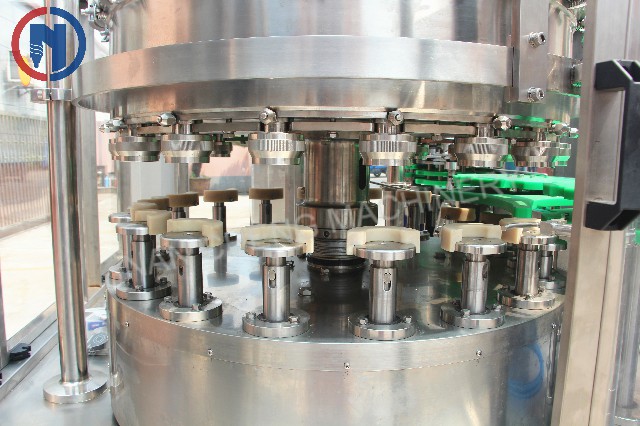

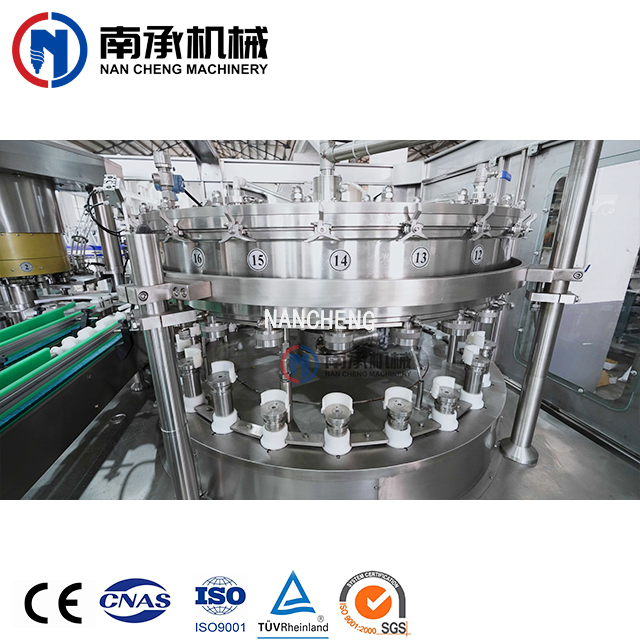

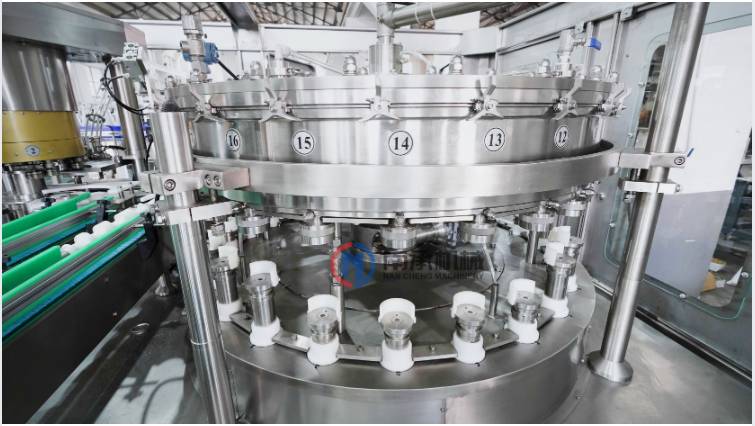

易拉罐灌裝機采用常壓灌裝原理，當空罐經撥輪進入升降托罐盤后，灌裝閥和空罐對中，空罐升起并密封同時自動打開灌裝閥的閥口，當灌裝液面堵住閥的回氣管口時停止灌裝。灌裝桶采用環形桶結構，減少了生產過程中的灌裝桶的重量，使易拉罐生產設備在旋轉過程中穩定，料液通過管路系統從易拉罐灌裝機底部進入灌裝桶內，可減少物料的沖擊，并能有效防止起泡，使灌裝精度高。
旋蓋部分

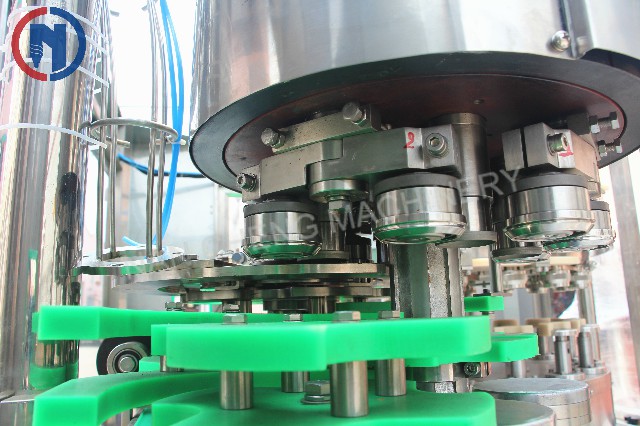

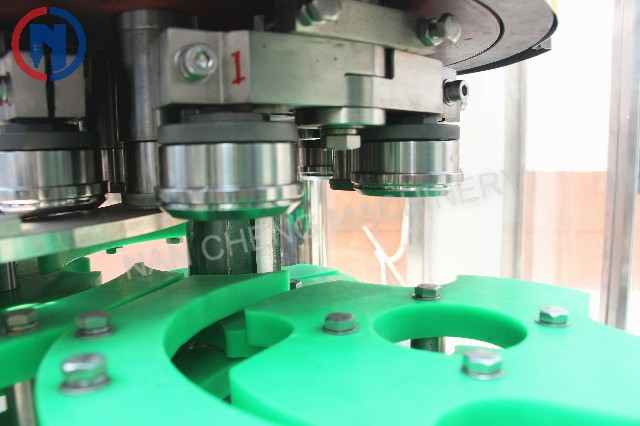

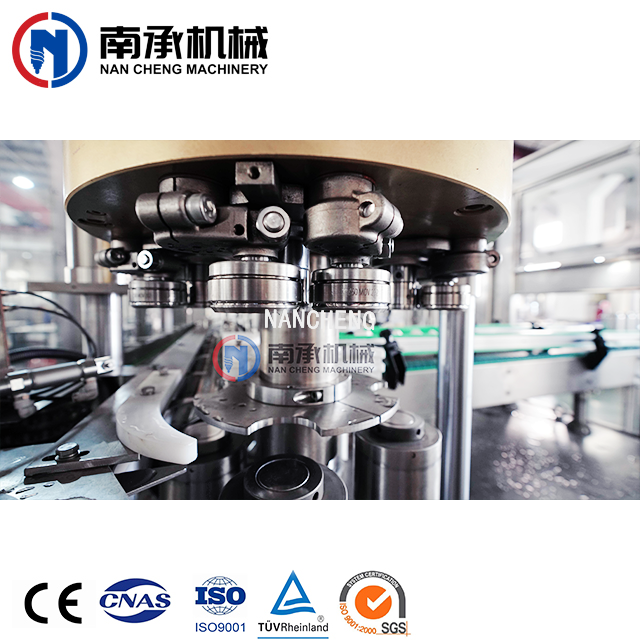

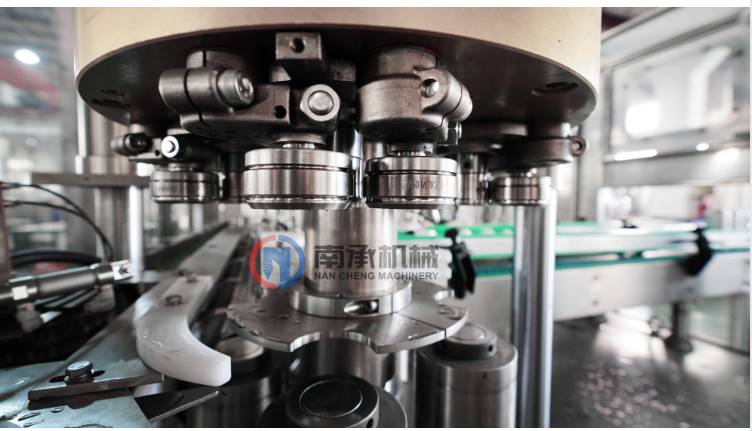

灌好的罐子經鉤子鏈送到封口機頭，蓋子經送蓋器及壓頭把蓋子送到罐口上，當托罐機構升起時，壓頭壓緊罐口，封口輪先預封再實封，罐子封好后被打蓋機構的打頭推出。機頭采用雙軸結構，即一根滾輪軸安裝一個滾輪形式，機頭機構合理耐用，并能通過旋轉小蝸桿單個調整滾輪間隙。

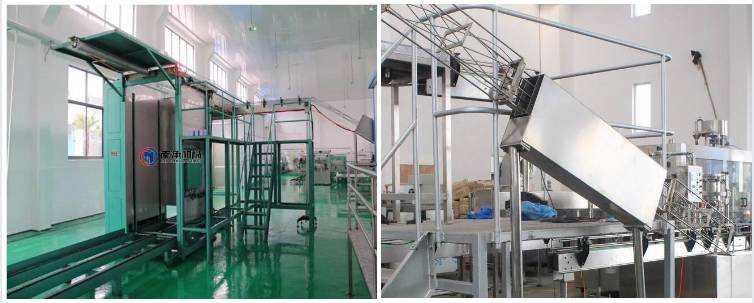

半自動卸垛機部分
本機設計科學合理，造型美觀。操作維護方便，本機主要用于易拉罐的卸料過程

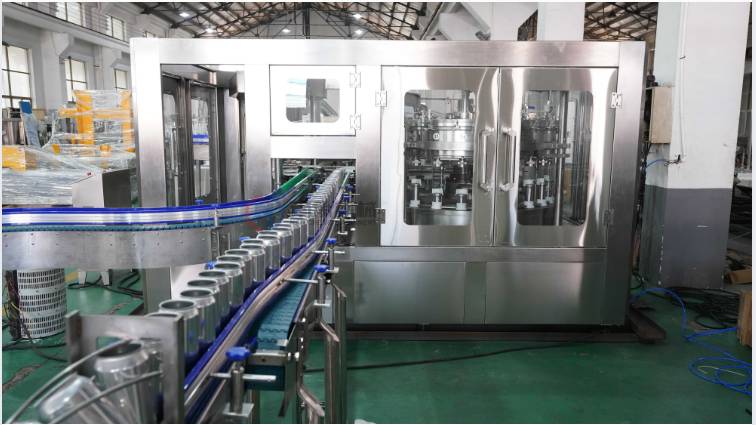

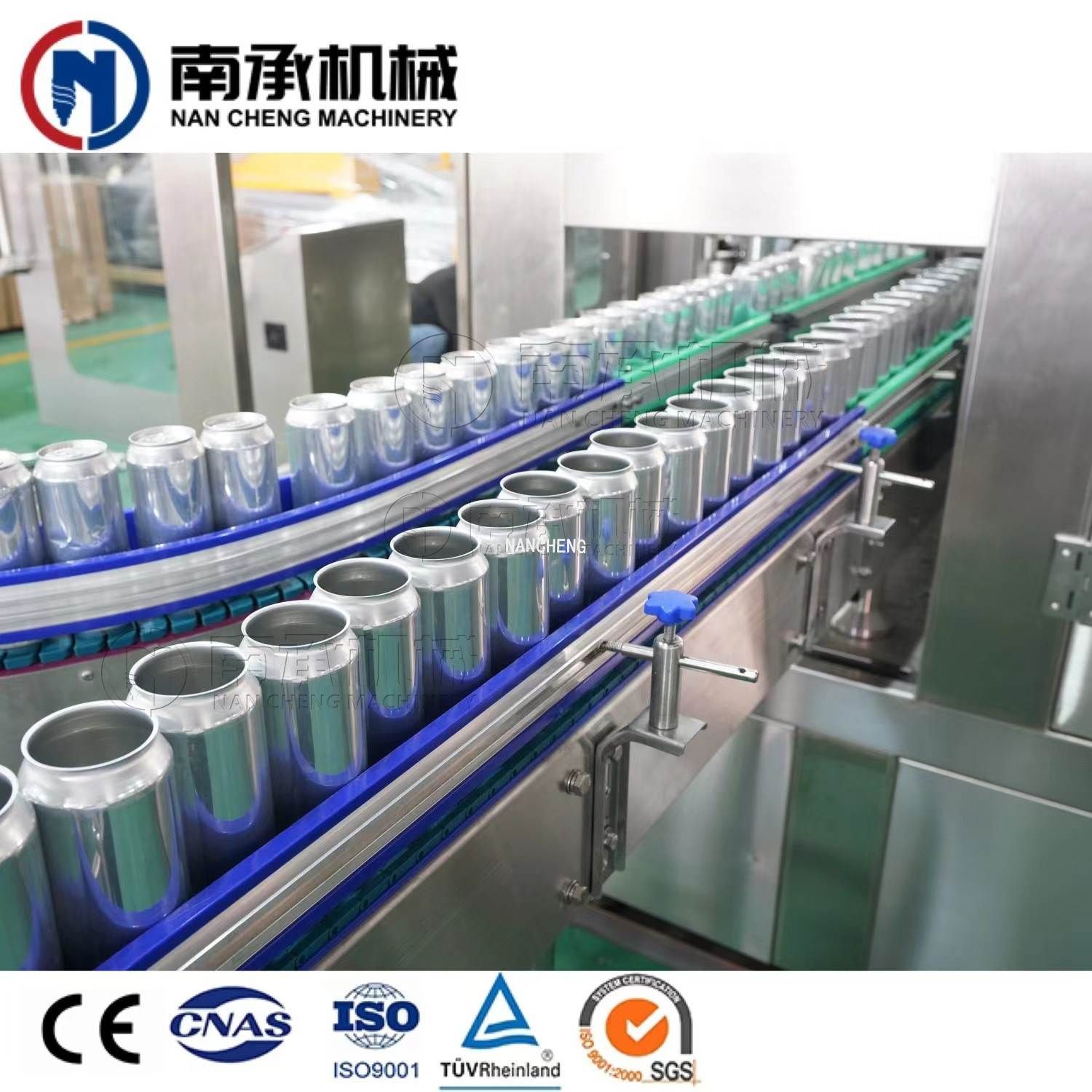

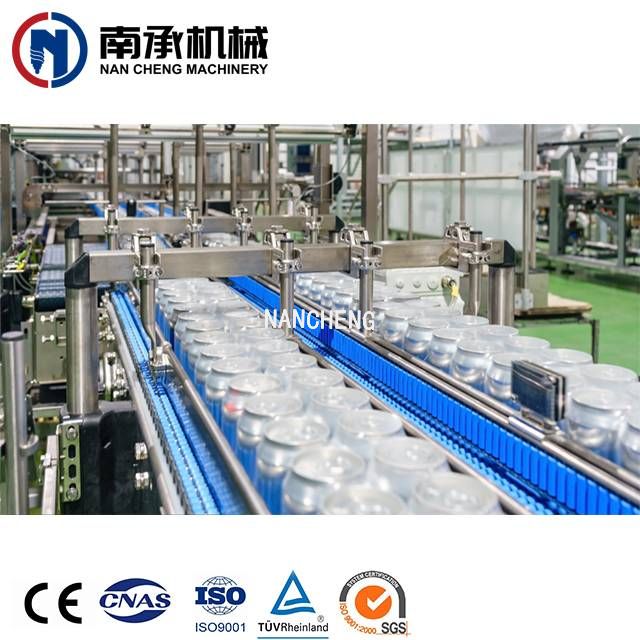

全自動輸送部分
設備優勢
灌裝機二次排氣結構：灌裝機二次排氣，減少罐子內部的氧氣的含量，延長產品保質期；
封罐機采用雙軸結構：頭道、二道滾輪的進給量能各自分別調整、控制；
封罐機中心主軸承為重型軸承：關鍵重載荷采用進口軸承，加長了設備使用壽命與使用穩定性；
封罐機機頭及其它關健部位的齒輪都進行磨齒精加工，增加設備壽命及減少運行噪音；
優質元器件：西門子PLC、觸摸屏，臺達變頻器、亞德客電磁閥、歐姆龍接近開關等優質配置；
操作便捷：生產速度可按照要求在觸摸屏上自行設定，PLC故障自動報警；
設備參數
型號 | NC12-4 | NC20-4 | NC24-4 | NC30-6 |
| 封罐頭數 | 12 | 20 | 24 | 30 |
| 灌裝頭數 | 4 | 4 | 4 | 0 |
| 生產能力(罐/分鐘) | 50 - 100 | 30-150 | 60-200 | 60-300 |
| 適用罐徑 | Φ52.5-65.3mm | Φ52.5-65.3mm | Φ52.5-65.3mm | Φ52.5-65.3mm |
| 適用罐高 | 122 - 160mm | 122 - 160mm | 122 - 160mm | 122 - 160mm |
| 功率 | 3.5kw | 5.5kW | 7.5kW | 7.5kW |
| 重量 | 3500kg | 4000kg | 6000kg | 8000 |
| 外形尺寸 | 2700*1700*2100mm | 3400*1950*1900mm | 3360*2150*2100mm | 3488*2288*2168mm |
選配裝置
封罐機配置蒸汽噴射結構，以提高罐內真空度：
灌裝機料缸采用下進料，減少料缸泡沫產生；
灌裝機的灌裝閥CIP全自動清洗，不用拆下來；
304不銹鋼的機架、機頭。
